S-1227系列

開合式經典主流
分享:

S-1227系列


經典外觀設計的開合式主流機種

車速可達 250張/分鐘,15,000張/小時



應用領域: 農果外箱、蔬菜外箱、快遞箱、物流箱、食品包裝箱、飲用水包裝箱、電子產品、家電用品、日常生活用品等其他產品包裝箱


送紙單元

  • 生管軟體
  • 遠端資訊管理
  • 生產排單功能
  • 智慧圖樣化操作介面
  • 即時資訊看板
  • 最佳化品質管理
  • 停機資訊處理
  • 客製化功能報表
  • 電腦介面控制系統

    中央控制系統管理及協調機制,確保每個單元運行同步和狀態更新。人機介面記憶功能,允許操作員儲存、調取及切換已保存的設定。
  • 智能圖樣化操作介面

    操作者更快速取得資訊及輕鬆操作,多種箱型生產模組切換。
  • 生產排單設定功能

    採用直觀簡易圖形操作介面,系統實現自動判讀各單元對應功能參數設定,不需人工反覆調整。

送紙單元

  • Sun Autoation 四軸前緣送紙機構,適應不同紙板條件
  • 吸風系統,可擴大紙板彎翹容許度,減少因紙板品質不穩定所造成的送紙障礙,例如:歪斜、移位等狀況
  • 適用紙板厚度範圍1.5~9mm (AB~E楞),可滿足各種不同厚薄紙板及橫方向瓦楞送紙等各種生產需求
  • 連結電腦系統預設紙板楞別及尺寸,送紙行程、咬紙間隙、檔板等位置自動調整
  • 自動延伸量送紙輔助功能
  • 工型鋼梁結構

    利用工型鋼樑作為前擋板和側檔板的基礎結構,有效降低側檔板在操作過程中產生的震動,確保了紙板送紙過程的穩定性,同時提升了送紙機構的精確度。
  • 前緣送紙裝置、可調整吸風

    Sun Automation 前緣送紙系統,搭配長聲特製吸風箱設計,強化各種不同紙質的適應性。
  • 可拆式進紙輪

    可拆式進紙輪,簡化更換與維護流程。


印刷單元

  • 精準的印刷位置自動復歸裝置,提高機器運轉效率和減少廢品產生
  • 吸風真空傳送裝置降低網點蠕動,可調整紙板和印版間隙達到輕接觸狀態,確保網點與滿版印刷品質
  • 密閉式刮刀裝置在高低速運轉時能夠提供穩定墨量,清晰的網點、細字及均勻的滿版印刷
  • 密閉式刮刀裝置,保養便捷,油墨損耗少、清洗時間短、系統穩定性高
  • 氣動控制著墨時機
  • 簡易操作啟動電動絞版功能
  • 自動缺墨檢知系統
  • 入內偵測及防夾手保護裝置
  • 密閉式刮刀拭墨系統 (選配)

    密閉式刮刀系統避免水墨與空氣接觸,穩定印刷品質。高低速運轉時能夠提供穩定墨量,清晰的網點、細字及均勻的滿版印刷。

    搭配快速換刮刀系統,更換刮刀不需1分鐘。
  • 自動缺墨偵測系統

    防止因水墨不足造成著墨輪損傷,系統在偵測到缺墨時立即啟動警報通知。

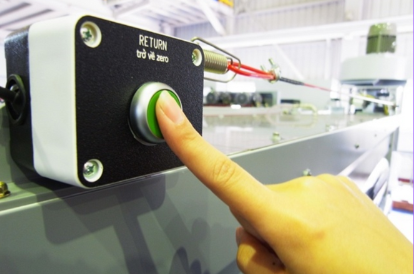

  • 單鍵式相位復歸功能

    生產過程中必要的停機後,開機即可回復到停機前零誤差的相位,不需做任何調整。

開槽單元

  • 雙刀軸(前、後刀獨立刀軸),擴大紙箱高度範圍,免除前後刀碰撞困擾,減少開槽深度變化時刀具拆卸作業,節省時間
  • 連動板掛載在線性滑軌及滾珠螺桿,更有效且準確的控制紙板開槽與壓痕作業
  • 開槽刀通紙間隙固定,不需隨紙板厚度調整,提高運轉效率
  • 操作者依照各種紙箱輸入尺寸,機器自動判讀各刀移動位置,簡化操作程序及滿足各種紙箱製作需求
  • 雙刀軸結構

    雙刀軸開槽設計,無開槽深度限制。擴大紙箱高度範圍,免除前後刀碰撞困擾。
  • 開槽刀座及壓線輪橫移結構

    刀座位移透過滾珠軸承與線性滑軌,使其移動更加平穩。連動板驅動滾珠軸承確保精準同步線性位移作動,使其破壞座、壓線座與開槽刀座軸定位同步帶動,更快速、精準、平穩。
  • 貼合邊角刀裝置

    角刀座設有緩衝彈性機構,延長角刀使用壽命,減少角刀調整頻率。

模切單元

  • 精準穩定7段速度補償裝置,膠墊輪因磨損厚度變化時,紙板能夠保持相同模切精準度
  • 模切刀模轆快速鎖模裝置(選配),縮短更換模切刀模時間
  • 電動式膠墊轆游移裝置,有效平均分配膠墊表面磨耗,有效延長膠砧使用壽命
  • 電動式膠墊轆游移

    電動式膠墊轆游移裝置,有效平均分配膠墊表面磨耗,有效延長膠砧使用壽命。
  • 修膠滾輪研磨裝置

    修復膠墊輪表面磨損及損傷,使其表面恢復平整並保持膠墊輪表面良好狀態,提高運轉的穩定性。

  • 快速鎖模裝置 (選配)

    氣動式快速模具鎖定和解鎖,無需螺絲緊固。操作簡單安全,節省模具更換的停機時間。

平面配置圖

以上提供的配置圖是以搭配STK標準堆疊為基準。當需要與其他裝置搭配使用時,尺寸與規格會有所變動。

此機種可與其他選配裝置連結使用,提供更多應用彈性。


規格表

單位:mm

型號

F 固定式 / S 開合式

F-618系列

(27.5")

F/S-925系列

(37.5")

S-1227系列

(50")

S-1628系列

 (66")

S-1633系列

(66")

F-1227高產能

(50")

車速 (分鐘/小時) 350 / 21,000 320 / 19,200

250 / 15,000

150 / 9,000 150 / 9,000 300 / 18,000
最大通紙量 600 x 1800 860 x 2500

1150 x 2700

1520 x 2800 1520 x 3300 1100 x 2700

最大通紙量

(隔張送紙)

N/A 1200 x 2500

1600 x 2700

2000 x 2800 2000 x 2800 1250 x 2700
最小通紙量 200 x 455 270 x 750

340 x 750

450 x 750 450 x 750 340 x 750
最大印刷面積 600 x 1700 870 x 2400

1170 x 2600

1560 x 2700 1560 x 3200 1170 x 2600
印刷重複點 700 953

1272

1676 1676 1272
適用紙板厚度 1.5 ~ 9 1.5 ~ 9

1.5 ~ 9

1.5 ~ 9 1.5 ~ 9 1.5 ~ 9
最大貼合邊寬度 45 45

45

45 45 45
最大模切面積 600 x 1400 900 x 2300

1200 x 2600

1600 x 2700 1600 x 3200 1200 x 2600

TV 上印刷

BV 下印刷

TV TV

TV / BV

BV TV / BV TV
